电缆桥架的安装技术准备工作及施工过程控制

日期:2017-05-24 浏览次数:2684



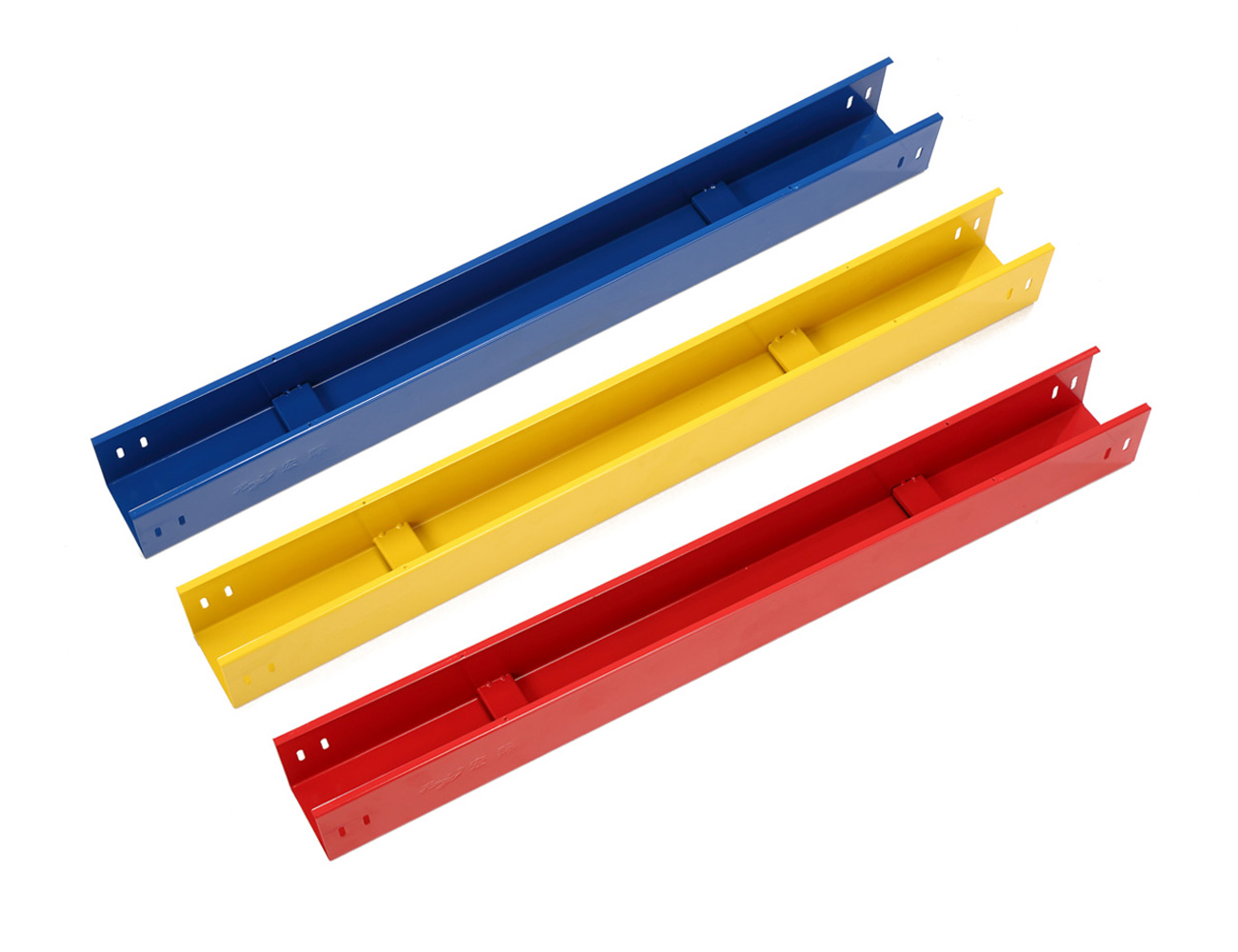

       一、电缆桥架施工前技术准备

  1.图纸审核。对全部电缆桥架设计意图要了如指掌,然后把热控相关测点设计、盘柜位置等专业图纸进行了解并初步布置出热控就地设备的安放位置,集中安放的要初步列出清单。对设备、管道走向、电动门、气动门等控制设备通过翻阅机务图纸熟记其安装位置(如何看机务图纸已在仪表管敷设中详述)。对新技术人员来讲,这可能要花费相当长的时间和精力来认真构思,只要平时认真总结经验,用心学习,相信这个过程会越来顺手。


  对全部设备、管道、阀门、热控控制设备初步了解后即可形成一个全局观念,犹如在工程结束后参观一样。这时就可以一个局部一个局部的去仔细审核各部分电缆桥架的方案设计,如锅炉侧可以先审核大竖井的位置及安装形式,电缆竖井采用梯式桥架还是使用笼式竖井,安装位置有没有布置电梯井、有没有疏水放汽管道,电缆竖井与电子间夹层如何连接,安装位置是否合理,是不是有利于电缆向锅炉各层方便接入,电缆路径是否最短等等相关问题权衡利弊之后初步形成自己的意见。竖井确定后便可以逐层进行审核,如17米下电缆桥架,与竖井怎样接口,主电缆桥架做到什么位置比较合适,哪些地方需要增加,哪些地方需要去除,并对同层桥架分段弄明白给哪些设备使用等问题。逐区域审核的过程中要及时测算电缆数量,以核对电缆桥架容量做出加大还是减小的决定。


  2.合理性意见。在审核图纸的过程中,把一些不符合安装规范或直接行不通的区域做下笔记,并初步做出解决方案。如与管道碰撞的区域是整体改变标高还是局部增加跳弯,改进目的应遵守更改后的方案施工简单、材料用量减少的原则改动。对各种类型的电缆桥架支吊架分析判断,通过应力计算、规程规范等审核设计是否合理。如:桥架支吊架有两种设计方案,一种是工字钢或槽钢加托臂的安装形式,一种是槽钢加角钢采用门形架安装形式,两种方式都没有错误,都符合规范要求。这时要根据业主意见进行选择,属我方采购主材时应尽量说服业主使用槽钢加角钢的安装形式,一来施工可以简化,二来可以省下大量主材取得效益。


  3.图纸会审。图纸会审是项目按开工前必须要完成的一项控制程序,设计出图后,根据各方(监理、业主、施工单位)对图纸的不同理解,对于设计中的不合理的地方进行商议。技术人员应该充分利于这个机会,把前两个步骤中整理出来的建议或方案改动逐项提出来,进行商议确定。对于我们施工中的一些好的习惯性做法,也可以提出来探讨,争取他方的支持。


  4.二次方案设计及审批。图纸会审是以会议纪要的形式把图纸设计中的不合理地方进行修改说明,只是局部性的讲明改动原则或方法,由于时间短暂,不可能在会议期间就形成详细设计,而且图纸会审纪要与施工图纸是同等的作用,都是现场施工的依据,图纸会审是对设计图纸的细化和说明,只要图纸会审纪要里进行了说明,设计方一般不会再出更版图纸。这就要我们技术人员根据图纸会审纪要的内容对电缆桥架重新进行二次设计,把设计改动后的方案经相关部门审批。在进行这部分工作时,应尽量把电缆分支架的布局及走向考虑在内,便于下一步材料的统计。


  5.设备、材料数量统计。电缆桥架整体方案审批完成后,技术人员应该立即着手电缆桥架及支吊架数量统计。在统计电缆桥架数量时应明确标识出桥架的应用区域,各种桥架尺寸及要求,对于特殊的三通、弯头、跳弯的部件要画出具体加工图。数量统计应切合实际,参照热工电缆桥架的安装质量工艺说明,根据规定的支吊架间距统计数量计算型钢长度,如果是采用6米/根的型钢现场加工,应留出一定的余量,避免因损耗造成数量不足。


  二、桥架施工方案时需要注意的事项

  1.首先要确定四大管道走向,这是全部最重要的管道,必须要避开的。在看图时将管道的标高、规格、走向、相关支吊架的有效信息及时标注出来。


  2.考虑到管道膨胀和桥架安装工艺,一般尽量避免支吊架穿过桥架,特别是热源管道的支吊架。如果是非热源管道实在无法避免的,在支吊架穿过处采取防止管道支吊架晃动损伤电缆的措施,比如在支吊架穿过处的桥架处开个较大圆孔(相比较支吊架晃动范围,可以通过查找设计院设计的支吊架位移量得到。)圆孔外加胶皮或加个保护套管。


  3.一般电缆桥架不得安装在润滑油、燃油管道的下方。以防止万一燃油泄漏引发火灾烧坏电缆。


  4.要考虑好桥架保温,电缆桥架要离开热源管道有一定得安全距离这一点大家一般都会注意,但是往往会忽略掉桥架的支架,也不能包进保温或距离保温层太近。


  三、桥架施工过程控制

  1.桥架及材料领用。

  1.1施工人员根据领料单,到仓库领取桥架,领料时要仔细核对材料的规格、型号。

  1.2在搬运、吊装及施工时,应防止损伤铝合金桥架及其表面防护层。

  1.3一次领用量不宜太多,够3天使用即可,现场摆放要整齐,有防雨、防碰砸措施,并做临时固定处理,防止坠落伤人。


  2.支架安装。支架安装前,根据设计要求,在同一平面的通道的两端拉线定位,根据设计图纸检查预埋件是否完整、牢固。若土建施工时未留预埋件,应用冲击电钻打眼,用膨胀螺栓固定铁板块。支架采用现场安装的方式,利用所下的料,根据拉线所定的位置,先安垂直部分,调整好后再安装横档,支吊架间距要求在l.5m以内,层间距离为300mm,若现场条件不允许,可根据现场实际情况做适当调整,同一直线段上的支架间距应均匀,层间距离相同,要求间距偏差≤10mm,垂直偏差≤0.2%。

  支架安装完毕后,进行重新测量,若支架变型,达不到质量要求,应重新进行调整,达到质量要求为准。成型的支架,用钢丝刷除去焊渣,先刷一遍铁红防锈漆,再刷面漆,油漆要均匀、完整。


  3.桥架安装。根据图纸的要求,选择正确规格的铝合金桥架,桥架表面应平整、光洁,工作表面不应有损伤电缆绝缘层的毛刺锐边等缺陷,先把各层桥架用连接片、螺丝等连接在一起,电缆桥架的连接、变宽(窄),变高(低),小角度转角时,应分别使用配套的连接片、变宽片、调高片、调角片等通用配件调整,并采用螺丝连接。螺丝、垫片要齐全。若现场条件不允许用整节桥架时,要用手锯锯,用电钻钻眼,清除掉毛刺后,补上面漆。然后用通用配件连接在一起,不准动用电火焊,对通道中所留接口严格按照图纸中所标的位置及层次留三通。要求桥架外型无扭曲变形,连接处无错口,螺丝附件齐全,不同宽度桥架联接要求过渡平缓,桥架安装完后进行调整,使各层桥架做到横平竖直,然后拧紧连接螺丝,用螺丝连接在支架上。要求桥架横平竖直,桥架固定牢固。


  四、结语

  电缆桥架按照既是热控安装专业的靓点项目,又是热控安装工作全面开始的基础。只有合理规划电缆桥架的安装形式、现场走向的科学性、桥架容量的合理性才能达到预期安装效果,及凸显了热工安装工艺水平,又给后期的热控电缆敷设、就地控制设备的布置创造好的条件。这样就对电缆桥架安装工程的前期策划、图纸会审、二次设计工作提出了很高的要求,这也就毫无例外的成为考验热控安装技术准备工作重要见证。
