适用于多种复杂场合的钢制电缆槽

日期:2020-03-21 浏览次数:1483


  技术领域


  本发明涉及电缆桥架技术领域,特别涉及一种适用于各种场合的钢制电缆桥架。


  技术背景


  电缆桥架在石油、化工、电力、轻工、电信等行业应用广泛,主要用于航空动力电缆、控制电缆、照明电缆、通信电缆的敷设,电缆桥架分为槽型、桥架型和梯架、网架结构,可独立设置在建筑内的桥梁,也可附着在各种支架上,管廊应体现结构简单、造型美观、配置灵活、维修方便等特点,但目前大部分桥梁均为u型结构设置,从而使电缆内部安装之间的距离较小,但由于设计原因,导致整体密封性不好,使灰尘容易进入桥框内部,而内部电缆缺少相应的固定结构,使电缆的分布更加凌乱。


  发明内容


  本发明要解决的技术问题是克服现有的缺陷,提供一种适用于多种场合的钢缆桥架,它可以固定电源,使电源分布有序,根据需要控制间距,有效减少外部灰尘的进入,有效地解决了背景技术中存在的问题。


  为达到上述目的,本发明提供了以下技术方案:钢制电缆桥架适用于多种情况,包括框架,所述框架的内部中间处设有固定板,所述框架的主体为带内部溜槽的固定板,描述了溜槽与框架的内腔连接组,描述了框架与结构的固定板形成H的设置,描述了溜槽内部具有滑块滑动连接,描述了滑块设置为十字结构,设置的滑块数量不少于4个,所述滑块具有第一连接槽,所述连接槽滑动连接螺钉,所述连接槽滑动连接螺钉,所述滑块的任一侧转动连接螺钉螺母,所述框架的顶端和底端连接有盖板,框架的两侧设有连接板,连接板上设有凹槽,凹槽中的滑动连接上设有连接架。


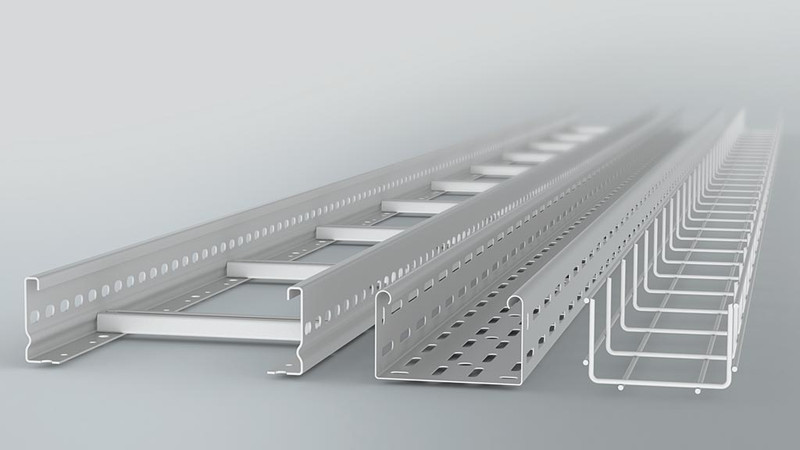

图1

  作为本发明的优选技术方案,所述螺杆包括两端的外管和中间的连接柱,在所述管的相应连接柱的表面上设有连接孔。


  作为本发明的优选技术方案,连接板和连接框上设有第一限位孔,第一限位柱与第一限位孔旋转连接。


  作为本发明的优选技术方案,在机架的上、下端面上设有卡槽,在盖板上相应的卡槽位置上设有卡块。


  作为本发明的优选技术方案,在卡槽和卡块之间设置有垫片,垫片作为软件结构设置。


  作为本发明的优选技术方案,盖板两侧设有固定板,固定板和框架设有固定孔,固定孔与固定柱旋转连接。


  作为本发明的优选技术方案,在框架的两侧设置承重块,承重块的内部设置为中空结构。


  作为本发明的优选技术方案,轴承座的内部滑动连接处设有支承板,支承板和轴承座均设有第二限位孔,第二限位柱在第二限位孔内设有旋转连接。


  作为本发明的优选技术方案,承载板设有第二连接槽,定位板在第二连接槽内设有滑动连接。


  作为本发明的优选技术方案,定位板的长度大于框架的高度设置,定位板上设有定位孔,定位柱与定位孔旋转连接。


  与现有技术相比,本发明的有益效果是,它适用于各种场合的钢缆桥架,可以进行固定到内部的电缆安装,使电缆的分布更加有序,并可以根据需要“调整电缆间距,为方便用户使用,整体具有良好的密封性,能有效地防止外界灰尘,同时H组整体结构,从而扩大了安装面积,使整体使用范围广,有利于产品推广。


  附图显示



图2


    图1是本发明的示意图;



  图2是本发明的轮廓结构示意图。
