不同材质电缆桥架的接地方式

日期:2019-11-27 浏览次数:4265

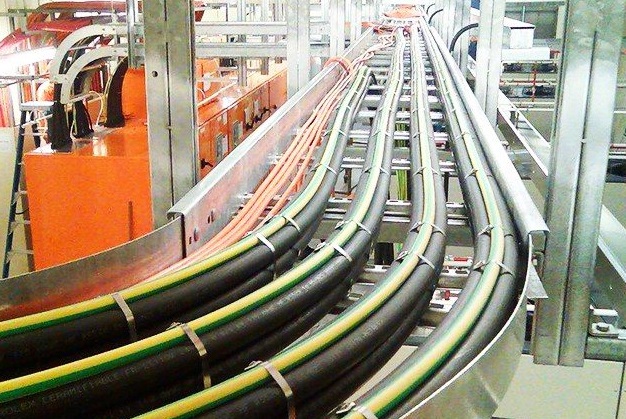

  作为保护电缆的电缆桥架属于电气设备外壳,必须进行电气接地。电缆桥架的接地分为两种类型:一种是每节之间的电气导通;一种是电气导通后的电缆桥架系统与大地的接地。


  1 碳钢桥架接地。碳钢桥架表面易氧化、锈蚀,需进行防腐处理。一般采用喷塑或热镀锌两种处理方法。

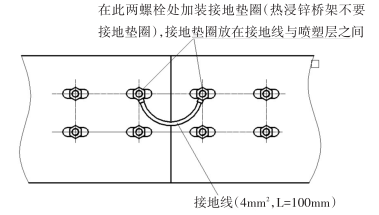

  喷塑粉末为环氧树脂,是一种绝缘介质,所以桥段之间必须采取导电措施,一般用刺破垫圈将塑料层打孔,然后用镀锌连接板或者接地线和螺栓在节点之间实现导电,接地方式如图所示。




  在这两个螺栓处安装一个接地垫圈(热浸锌桥不使用接地垫圈),接地垫圈放在接地线与喷塑层之间接地线(4mm2,L=100mm)


  热浸镀锌时,由于锌是导电金属,可通过镀锌连接板和镀锌螺栓完成桥段与桥段之间的电气道通。因此,对于热镀锌表面处理的电缆桥架,不需要专用的接地线来实现节点间的导电。


  2不锈钢桥架接地。由于不锈钢本身具有一定的防腐作用,表面不再进行其他防腐处理。此外,不锈钢本身是一种导电材料,其原理与热镀锌碳钢桥相同。它不需要特殊的地线来实现桥段和桥段之间的导电。


  3 铝合金桥架接地。铝合金电缆桥架经过加工后,需要进行阳极氧化处理,在桥架表面形成氧化膜,防止腐蚀,10μm厚的氧化膜是不导电的。因此,铝合金桥架在节与节连接完成后,需要通过专用地线完成电气导通。




  对于铝合金电缆桥架不能使用裸铜导体做接地干线,因为铝合金桥架可能在潮湿环境中发生电解腐蚀。当使用镀锡或镀锌连接器连接电缆、电缆桥架、设备外壳等时,最好使用绝缘导线。


  4 玻璃钢桥架接地。对于玻璃钢制作的电缆桥架,由于玻璃钢本身是非金属材料,本身不会产生静电,因此无需考虑接地。


  电气连通后的桥架每隔 30m,采用 16mm2/L=300mm 接地线将桥架与接地干线进行相连,将桥架带的电流导入大地。
