电缆桥架安装规范

日期:2019-11-25 浏览次数:2656

  一般电缆桥架可采用全封闭电缆敷设,适用于计算机电缆、通信电缆及其它高灵敏度系统控制电缆的敷设。在强腐蚀环境下,对控制电缆的屏蔽干扰和电缆的保护有很好的效果。以下介绍电缆桥架的安装规范。


  一、施工准备


  1、材料准备

  电缆桥架的规格型号应满足现场施工环境的设计要求。桥架内外应完好无损,无毛刺,无弯曲、折叠等现象,安装附件由角钢柱、支撑臂、支架、框架、紧固螺栓、螺母等应进行热浸镀锌处理,以提高使用寿命和防止腐蚀。

  2、工具准备

  电锤、冲击钻、砂光机、切割机(切割钢锯,不能用电焊切割,以免损坏镀锌层)、铅笔、卷尺、扳手,甚至在安装梯桥时使用电焊工,是不可或缺的工具。

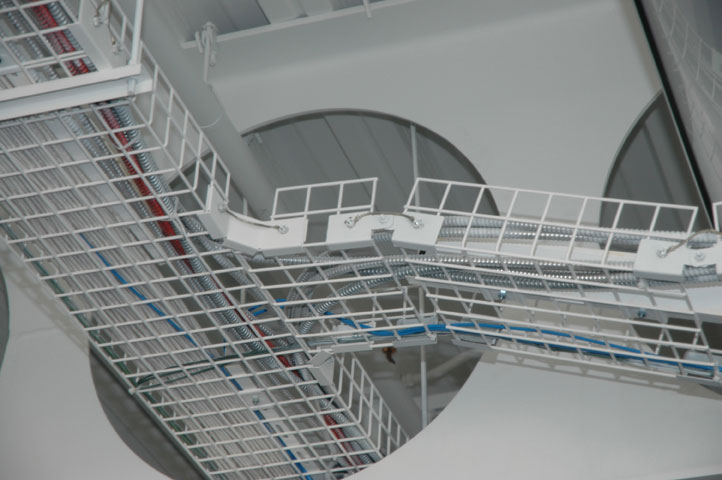

电缆桥架


  二、安装


  1、电缆桥架的最大荷载和支承间距应小于允许荷载和允许支承间距。

  安装工程不得载人,如果现场环境确实需要,必须有安全设施方可载人,不允许不合格的非专业人员操作。

  2、经表面处理的柱、托架等用膨胀螺栓固定在墙上(混凝土结构和实心砖墙,不在空心砖墙内),对现场焊接处做好防腐处理,现场刷防腐漆,电缆桥架敷设时,桥架间对接接头的支撑点应设置为跨度的1/4。

  3、对于大跨度桥架,最好将其放在支撑架上进行对接,弯通或三通的地方则需单独增加支撑点,垂直臂每1.5米支撑一个固定点。

  4、桥架内的电缆用胶带或金属线夹固定。水平安装的电缆每2米设一个固定点,垂直安装的电缆每1.5米左右固定一次。

  5、不允许穿过墙壁及楼板的桥架与孔洞一起封死,穿越防火墙和防火楼层时,应采取防火隔离措施。

  6、当施工环境垂直安装在室外桥架上时,须防止行人用手打开桥盖,定制桥架时,要及时与供应商反应,对桥架加固蝴蝶扣。

  7、当电力电缆和控制电缆不多时,可以在同一座桥架上敷设,采用分隔式桥架将不同等级电缆分开敷设。

  8、如果施工现场需要高腐蚀环境,可采用不锈钢和铝合金材质桥架。


  三、安全注意事项


  1、施工时必须戴安全帽。

  2、检查防滑绳是否稳定。使用高脚凳或梯子时,禁止两人同时操作。

  3、如施工需要用火,应准备好消防器材,并要获取现场用火证明,清理周围易燃物,派专人查看火情,如有火焰曼延及时采用相应措施。

  4、在安装运输桥时,注意安全,尽量防止桥梁防火涂料和镀锌层脱落。
