桥架弯头的制造方法及施工安装要点

日期:2019-11-08 浏览次数:3537

  在电气建筑中,电缆桥架是连接电子室控制室和本地设备的重要通道。电力建设项目中的电缆桥架的安装,基本在土建和锅炉钢架吊装施工完成后进行。电缆桥架的安装质量不仅影响工程的整体安装工艺,而且直接关系到电缆敷设的美观和安全性,是关系到电厂能否正常发电的重要工程。


  电缆桥架弯头的制作方法


  目前,用于电力建设的电缆桥架弯头通常在出厂前由电缆桥架工厂完全加工。但是,由于施工现场条件的不同,一些项目需要因地制宜在现场对电缆桥架弯头进行加工,这就要求安装人员具备一定的基础施工知识才能胜任。

  施工现场的电缆桥架大致分为主桥架和分支架。主桥架由设计院设计,并按图纸施工。分支架是从主桥架引至本地设备的电缆支架,无需图纸,由施工人员根据现场情况进行设计。常用的弯头类型包括水平弯头90°,上下跳弯45°,垂直上下弯头,水平三通等。以下是几种典型的弯头制作方法和质量要求。

  1自制电缆桥架弯头、跳弯、三通的连接处,应通过点焊固定在内侧,并把毛刺打磨掉,外侧应平整,缝隙应尽可能小且锯口平整。

  2电缆桥架弯头的对接应无错边,焊接后的对口处应打磨平整,光滑,不应有损伤电缆绝缘层的毛刺、锐边等棱角。

  3在托盘式电缆桥架上加钢筋时,应加直径 6-8mm的圆钢,并在其内外涂油漆。涂漆前,应清理涂层和焊渣。

  4自制多层电缆桥架的三通和弯头安装后,折角应在垂直的直线上。

  5制作完所有自制的弯头后,应在切割,打磨和焊接处涂防锈漆,然后涂与桥架相同颜色的面漆。

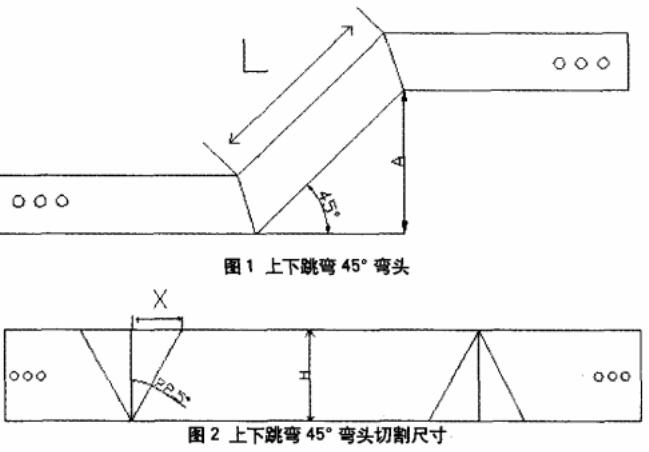

  如图1与图2上下跳弯45°弯头的制作图解,图3水平跳弯45°弯头的制作。





桥架弯头


  首先,根据现场实际情况确定跳弯高度A。根据勾股定理A2 + B2 = C 2,得出 L= 1.414·A。

  注:H是所用桥架的高度,因为:tg 22.5°=对边/临边=X/H tg22.5°=0.414,所以x = 0.414·H

  图4和图5:水平90°弯头也可以根据上式制作:


桥架弯头


  电缆桥架施工安装要点


  1电缆桥架敷设走向应短捷,并尽可能沿墙壁,立柱或横梁敷设。安装必须牢固可靠,横平竖直,无扭曲变形,桥梁的内壁应无毛刺,并且附件应完整。立柱,支架和托臂的材料规格应严格按照设计图和桥架规格进行配置。

  2固定电缆桥架支撑之间的间距一般不超过1.5m-2.0m。进出接线盒,箱、柜、转弯时,应在500mm以内增加支架。

  3在安装电缆桥架之前,应与土木工程,热水,通风和空调相配合,确定通风管和水管的交叉问题。按照电让水的原则,电缆桥架在顶部,水管在底部,桥架在高点,安装在腐蚀性液体管道上方和热力管道下方。

  4鉴于电缆桥架施工中的常见问题,应充分考虑全厂桥架的安装要求,质量技术人员应及时编制《电缆桥架施工工艺及控制措施》,以消除影响电缆工艺质量的客观因素。

  5在电缆桥架设计领域,设计院提供的工程图设计较为简单,安装尺寸和材料不齐全。 专业的施工部门应结合现场实际,积极安排人员对图纸进行审核,对图纸进行局部修改,从成本和工艺方面优化施工方案。 同时要充分考虑桥架的安装是否与机务专业的管道安装相碰撞,以及是否正确预留埋件,以免后期返工。

  6注意工艺质量改善的人为因素,并专门组织施工人员进行初步的工艺培训,以纠正常见的施工陋习,提高质量意识。
