如何选择电缆桥架的型式和品种?

　　一、电缆桥架型式和品种的选择

　　1.当需要屏蔽电缆网络免受电气干扰或需要外部保护(例如腐蚀性液体，易燃粉尘等)时，应选用(FB)类槽式复合型防腐屏蔽电缆桥架(有盖)

　　2.高腐蚀性环境应选用(F)类复合环氧树脂防腐阻燃型电缆桥架。托臂、支架也要选择相同的材料，以延长附件和电缆桥架的使用寿命。在容易积灰且需要遮盖的环境或室外场所，应加盖板。

　　3.除上述条件外，还可以根据现场环境和技术要求选择托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。在容易积灰且需要遮盖的环境或室外场所，应加盖板。

　　4.在公共通道或室外跨越道路段，应在底部梯级的底部增加底板或在此段使用托盘。大跨距跨越公共通道时，也可以根据用户要求提高桥架的承载能力或选用行架。

　　5.对于大跨度(> 3M)，应选择复合型桥架(FB)。

　　6.户外要选用复合环氧树指桥架(F)。

　　二、电缆桥架的规格选择

　　1.复合环氧树脂电缆桥架的宽度和高度应根据下表选择，电缆的真实填充率不得超过有关标准和规范的规定值。电源电缆可以为40-50%，控制电缆可以为50-70%，并且应保留10-25%的发展余量。

　　2.各种弯头和附件的规格应符合工程布置条件，并与桥架配套。

　　3.支架和吊架规格应根据桥架规格，层数，跨度和其他条件选择。并应符合负荷要求。

　　4.有关桥架横截面的选择见表上电缆网络中任何线路的最大自动过电流保护的额定电流或整定值(a)

　　桥架横截面的允许最小值(mm2)0-60 129

　　61-100 258

　　101-200 452

　　201-400 645

　　401-600 968

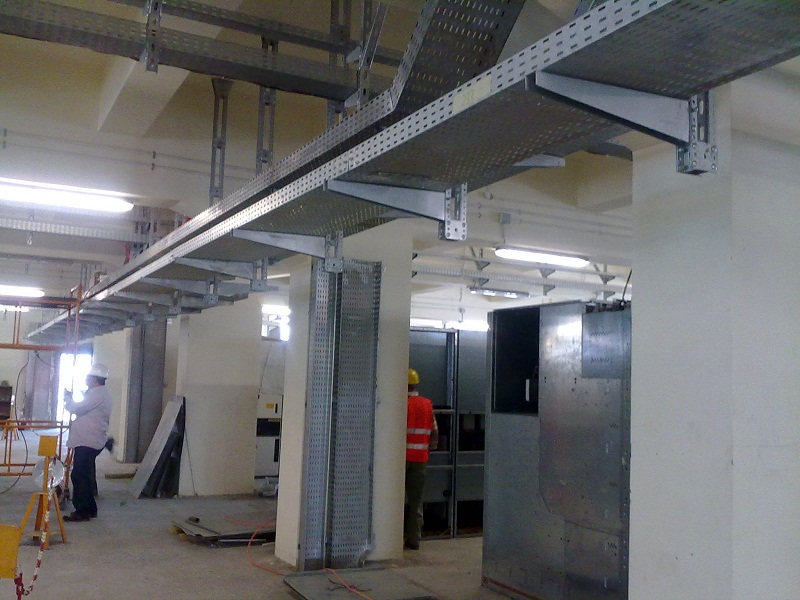

　　三、电缆桥架支、吊架的配置

　　1.室内支、吊短跨距一般为1.5-3m。室外立柱中跨距一般为6m。

　　2.非直线段的支座和吊架的配置应遵循以下原则。当桥的宽度小于300 mm时，应在距非直线段与直线结合处300-600m的直线段侧设置一个支、吊架。当桥架宽度>300mm时，除了满足以下条件外，还应在非直线段的中间添加支架和吊架。

　　3.设置多层拉挤玻璃钢电缆桥架时，层之间的中心距离为200，250，300，350mm。

　　4.桥架直线段每隔50m预留20-30mm的伸缩缝(金属桥架)。

　　四、防火

　　要求桥架防火的区段，必须由钢或不易燃的阻燃材料制成。

　　五、拉挤玻璃钢电缆桥架的接地

　　1.桥架系统应具有可靠的电气连接和接地(仅适用于金属桥架)。

　　2.当允许使用桥接系统构成接地主电路时，应满足以下要求。桥架端部之间的连接电阻应不大于0.00033欧姆，并且应从接地孔上除去绝缘涂层。在1kV及以下的中性点直接接地系统中，受电设备的接地与系统中性线接地相连。当安装了本地电源切断装置时，金属在电缆桥架的长度方向上的横截面积应不小于规定值。

　　3.当在桥的整个长度上铺设另一条接地主线时，桥的每个部分(包括非直线段)的至少一个点应可靠地与接地主线连接。

　　4.对于振动场所，接地部分的连接处应安装弹簧线圈。

　　六、桥架系统设计内容

　　桥架系统工程设计应与土木工程，工艺及相关学科紧密配合，确定最佳布局，设计内容可包括：

　　1.桥架系统的相关剖面图。 2.桥架系统布置图。 3.桥架系统所需的直段，弯头，支架和吊架的规格和数量的详细清单，以及必要的说明。 4.有特殊要求的非标准件的技术说明或示意图。
