常见的几种电缆桥架分类

电缆桥架是承托电缆、保护电缆、规范电缆的一种刚性支撑。

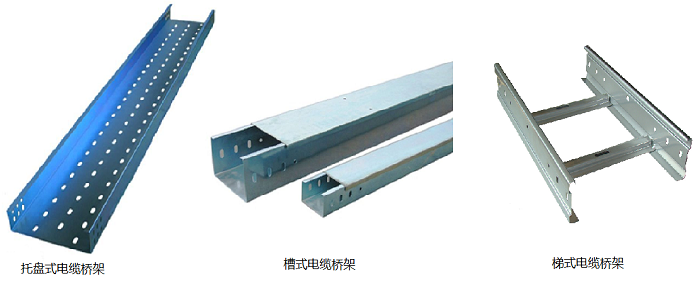

1.电缆桥架按结构类型分类：托盘式、槽式、梯架式、大跨距电缆桥架

托盘式缆桥架是石油、化工、轻工、电视、电讯等方面应用最广泛的一种。它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。它既适用于动力电缆的安装，也透用于控制电缆的敷设。托盘式电缆桥架其表面处理分为镀锌和喷漆两种，在重腐蚀环境中可特殊防腐处理。托盘式电缆桥架备有护罩，订货时须配套相应的型号，其他配件与托盘式、槽式桥架通用。

槽式电缆桥架是一种全封闭型电缆桥架。它最适用于敷设计算机电缆、电信电缆、热电偶电缆及其它高敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。

梯架式电缆桥架是根据国内外有关资料而改进设计的。它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。他适用于一般直径较大，高、低压动力电缆的敷设。

大跨距电缆桥架是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。与铁制桥架相比，具有使用寿命长(一般设计寿命为二十年)、安装方便且成本低、切割方便、不需维护等优越性。

托盘式桥架主要用于敷设截面大数量较少的电力电缆，槽式桥架主要用于敷设截面小但数量多的电线电缆。

梯架式、托盘式、槽式电缆桥架各有优缺点：梯架式桥架具有良好的通风性能，不防尘、不防干扰;槽式、托盘式汇线桥架具有防尘、防干扰性能。

2 电缆桥架按表面防腐处理分类

主要热浸锌、镀锌镍、冷镀锌、粉末静电喷涂等方式。热浸锌工艺寿命≥40年，适用于室外重腐蚀环境，造价高;镀锌镍工艺寿命≥30年，也适用于室外重腐蚀环境，造价高;冷镀锌工艺寿命≥12年，适用于室外轻腐蚀环境，造价一般;粉末静电喷涂工艺寿命≥12年，适用于室内常温干燥环境，价格一般。

冷镀锌电缆桥架：利用电解设备将电缆桥架经过除油酸洗、后放入成分为盐的溶液中，并连接电解设备的负极，在电缆桥架的对面放置锌板，连接在电解设备的正极接通电源，利用电流从正极向负极的定向移动就会在电缆桥架上沉积一层锌，即通常所说的“电镀”，冷镀电缆桥架是先加工后镀锌。

热镀锌电缆桥架：成品酸洗-水洗-加助镀液-烘干-挂镀-冷却-药化-清洗-打磨-热镀锌完工，热镀锌电缆桥架是将除锈后的钢构件浸入600℃左右高温融化的锌液中，使钢构件表面附着锌层，从而起到防腐的目的。热镀锌外表没有冷镀锌细腻光亮，但锌层厚度方面热镀锌是冷镀锌的几十倍，防腐蚀性能也是电镀锌的几十倍。

喷塑电缆桥架：利用电晕放电现象使粉末涂料吸附在电缆桥架上的从而使整个工件获得一定厚度的粉末涂层，然后经过热使粉末熔融、流平、固化，即在工件表面形成坚硬的涂膜。施工对环境无污染，对人体无毒害，对工人技术要求低，成本低于喷漆工艺;有些施工场合已经明确提出必须使用静电喷塑工艺处理。

锌镍合金电缆桥架：是在恶劣环境下敷设电缆达到耐腐蚀目的，和在优雅的环境中敷设电缆达到装饰目的的理想装置镀层中含锌量为80～90%，含镍量为10～20%，防腐蚀性能比冷镀锌提高3～5倍，氢脆性小。

3 电缆桥架按材质分类

电缆桥架生产加工时可采用多种材质，常用的有碳钢、不锈钢、铝合金和玻璃钢等。

Q235为普通碳素结构钢，由于含碳适中，综合性能较好，强度、塑性和焊接等性能得到较好配合，用途最广泛。电缆桥架在进行加工时，需要对薄壁钢板进行冲裁、剪切、折弯、焊接及磙压成形等多种加工。Q235 由于其优良的延展性及可加工性受到极大的欢迎，能有效满足电缆桥架的加工要求。

不锈钢桥架的原料是利用不同型号材质的不锈钢板材制造而成的，表面一般不需处理，其桥架的强度、耐腐蚀度比一般桥架要高很多。不锈钢根据防腐级别分为多种牌号，电缆桥架常用的有201、304、316几种。电缆桥架普遍采用强防腐的316不锈钢。

铝合金电缆桥架重量也很轻，铝合金电缆桥架外形尺寸、荷载特性均与钢质桥架基本相近。就费用而言，铝合金桥架的造价比镀锌钢制电缆桥架要高20%，使用寿命是钢制电缆桥架的5倍以上。铝合金桥架适用于水电站、石油化工领域，其轻质高强的特性受到工程人员的喜爱。

玻璃钢分为无机和有机两种，均为非金属材质，耐水性和耐腐蚀性好，具有防火功能，适合化工厂。使用寿命长，一般设计寿命为20年，但价格是钢制电缆桥架的3倍。施工的优越性在于切割方便、组装灵活。

4.电缆桥架防火等级选择

防火桥架是在一般桥架外表喷涂一层防火漆，以起到防火阻燃的作用，防火漆所起到的防火阻燃原理，防火桥架的防护厚度《电控配电用电缆桥架》要求，电镀大于12μm ,热镀大于65μm ,喷塑大于50μm，防火大于500μm ,能够用测厚仪测出来。防火电缆桥架分为，内阻燃型、外阻燃型和全阻燃型，最重要的部分即是防火板，防火板选用硅质资料和钙质资料为主要原料，与一定份额的纤维资料、轻质骨料、黏合剂和化学添加剂混合，经抢先的蒸压技术制成。

防火涂料是一种高效钢结构保护产品。它精选高分子合成树脂为成膜物质，加以阻燃剂、发泡剂、炭化剂及高温耐火资料制造而成的。它在高温条件下，涂层发生连续发泡胀大效应，构成柔韧的海绵状的炭化隔热层，使承载的钢结构不会因高温烈焰的作用而急剧软化变形，强度不会急剧下降。外表防火涂料层喷涂要求均匀、光洁、无明显色差。

防火型电缆桥架比钢制电缆桥架稍贵，使用寿命是钢制电缆桥架的3倍以上，重量与钢制电缆桥架基本相同。在工程防火要求较高的场所，不宜采用铝合金电缆桥架。其实桥架自身并不会着火，着火的只可能是电缆，所以现在许多工程都是直接选用防火电缆节省了电缆桥架和后期保护本钱。
