线槽桥架安装常见问题与预防措施

线槽桥架安装部位主要集中在电气竖井和地下室两大公共部位，因为这两种位置一般不易引起客户的注意，所以也容易被施工管理人员疏忽，导致线槽桥架的施工质量较差，甚至影响工程防火分区划分而影响工程安全。以电气竖井为例，部分施工单位在安装完线槽桥架之后，往往不注意竖井内桥架穿越防火分区防火封堵的问题，导致不同防火分区可以通过桥架预留洞互相连通，从而留下火灾隐患。

线槽桥架安装存在的通病往往还有以下几点：

■施工单位采购材料不合格，采用不合格支架和接线端子(线耳)，连接件采用非镀锌件。
■螺母连接随意，甚至配置在桥架内侧。
■地下室电缆桥架事先未做系统规划，规格、间距和层数不合理。
■在楼层竖井和地下室不同防火分区穿过墙孔洞未进行防火封堵或封堵不合格。
■电缆桥架支架设置不合理，转弯处等位置未设置支架。
■桥架内电缆在敷设杂乱、电缆拉线后未做整理、弯度不统一且安装后没有统一挂牌。
■缆超过电缆桥架容量负荷，电视、电信等没有自己的线槽桥架，将电缆强加在别人的线槽桥架内等。

线槽桥架安装常见问题预防措施

首先，线槽桥架安装是一项涉及甲方、设计、总包和分包等多个单位的系统工程。要想把这项看似简单的安装工程做好，需要各个单位之间做好协调。作为总管理方的甲方在其中的作用至关重要。甲方技术管理人员首先要根据建筑平面布置图，充分考虑和征求各分包单位的需求，结合空调、消防、给排水管线和电气管线等设置情况，以及电缆路由的疏密来确定电缆桥架的最佳路由确定桥架的走向宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格，托臂的长度，支柱的长度、间距，桥架的宽度和层数。然后把所有需求系统的反馈给设计单位，由设计单位根据现场实际需求，采用软件协助制定线槽桥架现场平面布置图和截面图、局部部位还应绘出空间图、吊装大样图等。

其次，甲方在充分考虑设计图的可行性之后，与监理对所有施工单位进行系统性的技术交底。此次交底不仅是一次施工的技术交底，更是一次互相配合互相协作的交底。交底的内容既包括了GB50618—2006《电气工程电缆线路施工及验收规范》中关于线槽桥架电线电缆线路施工的技术，又包括了工程施工的顺序、流程、单位间需要配合的注意事项和责任人等信息。

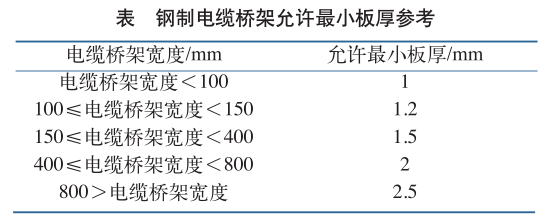

最后，在施工过程中，管理人员要自始至终加强现场旁站和细节管理，从定位到安装到验收全过程跟踪。定位过程中就需跟进施工方根据设计图标注的轴线部位，将预制加工好支架，固定在标出的位置上，并进行调直找正。支架与吊架应安装牢固、横平竖直。支架与吊架的规格一般不应小于扁铁30 mm×3 mm；角钢25 mm×25 mm×3 mm。桥架顶部距顶棚或其他障碍物不应小于300 mm，桥架宽度不宜小于100 mm，桥架尺寸如表所示。确定桥架尺寸应根据桥架内横断面的填充率来确定，其填充率不应超过截面的50%。电缆桥架内缆线垂直敷设时，在缆线的上端和每间隔1.5 m处应固定在桥架的支架上；水平敷设时，在缆线的首、尾、转弯及每间隔3～ 5 m处进行固定。

桥架进行交叉、转弯和丁字连接时，应采用直通、二通、三通、四通或平面二通、平面三通等进行变通连接。桥架的所有非导电部分
