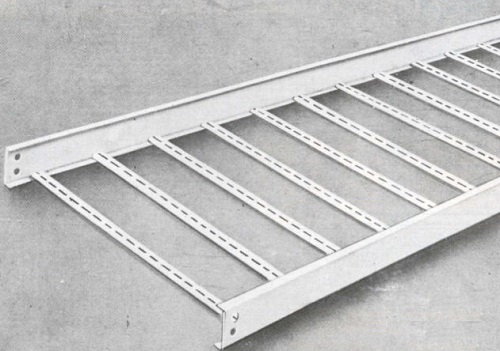

建筑电气设备电缆桥架或线槽的安装

日期:2019-08-14 浏览次数:1383
1.确保整个安装符合规范,并符合电气和低压系统项目的设计意图以及规范和批准的车间图纸,并符合当地和国际标准。
2.尽可能地遵守图纸。右侧保留用于改变电缆桥架/线槽的运行和尺寸并进行偏移,但尽可能保持每个管道工作区域的自由区域,以满足建筑物出现的条件。
3.在开始安装任何区域之前,请检查相邻工作的所有部分,以便进行适用的工作。如果发现任何妨碍工作正常执行的情况,在承包商纠正这些条件之前,不得在该区域进行安装。
4.宏际电缆桥架/线槽应在干燥,通风良好的存储设施中存放在现场。
5.如果在图纸上没有详细说明电缆桥架/线槽的尺寸,那么托盘的尺寸应足以支撑电缆而不会产生聚拢,并且应允许25%的储备余量加载尺寸和重量。
6.选择所有路径以便在安装时便于访问所有电缆。必要时,所有水平电缆应围绕所有垂直上升服务设置。确保每次安装都有足够的拱腹间隙。
7.应在所有电缆桥架/线槽运行和螺栓连接的间隙中提供接地连续导体。
8.支撑应采用钢支架安装,间隔必须提供刚性固定,并确保在满载时偏转不超过5mm中间支撑。根据切割边缘处理切割边缘。托盘/线槽(间距)的支撑应符合标准做法和制造商的建议。
9.如果电缆桥架/线槽改变方向或电缆从电缆桥架中掉出,则应提供额外的支撑。托盘之间应使用适合托盘的圆顶螺栓,螺母和垫圈。
10.悬挂装置包括带螺纹的M10锌或镀镉吊杆以及螺母和锁紧垫圈,支撑通道固定夹,所有这些都应具有镀锌表面。任何切割端支撑,杆等必须使用镀锌或相同的防腐蚀保护。没有延长杆。
11.电缆桥架应安装在结构和托盘之间至少40mm的空间。
12.所有电缆应牢固地固定在托盘上,工作和完整安装必须以整洁和熟练的方式进行,无需交叉。

13.面朝上水平固定托盘上的电缆必须使用不在视野中的绑带进行固定。如果电缆成束或安装了大于25平方毫米的单根电缆,则应使用防滑钉或金属带。
