电缆桥架常见标准,电缆桥架型号字母命名规范

日期:2018-06-29 浏览次数:3759
槽式(全封闭式)电缆桥架常见标准有:
Current specifications of channel-style cable tray(fully closed-end):
250×250 150×250 150×300 100×250 150×200
梯级式电缆桥架常见标准有:
100×200 150×200  100×600 150×600
100×800 150×800  100×500 150×500

100×300 150×300  100×400 150×400

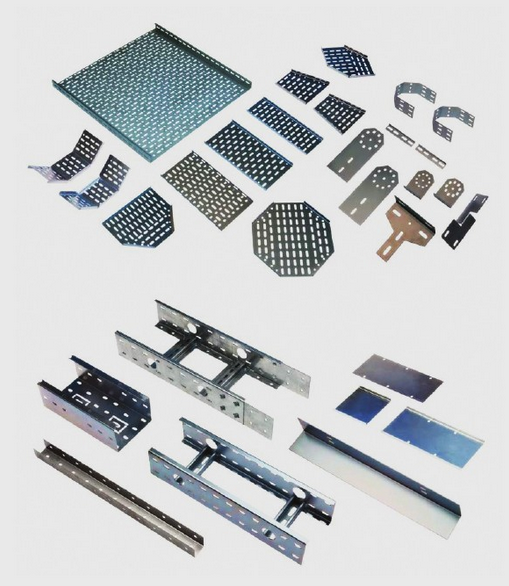

电缆桥架
电缆桥架标准表明方法:
   XQJ---方式--种类--标准
  XQJ表明汇线桥架系列
  方式表明构造方式(用中文第一个汉语拼音的大写字母 T为梯级式、P为托盘式 C为槽式、ZH为组合式)
  种类表明种类种类序号(用阿拉伯数字加英语字母表明)
  标准表明标准或标准序号(用阿拉伯数字表明)
电缆桥架尺度挑选与核算:
  电缆桥架的载荷G总的核算 G总=n1q1+n2+q2+n3q3+......
  式中:q1、q2、q3......为各电缆每单位长的分量(kg/m)
  n1、n2、n3......为相应的电缆根数   G应小于电缆桥架的答应载荷(参照载荷曲线图表)
  当电缆桥架在室外或带护罩时,还应计入水载和风载等要素。
  电缆桥架宽d度的核算:1、电力电缆
  b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+......
  式中:d1、d2、d3......为各电缆直径;n1、n2、n3......为相应电缆直径的根数;
     k1、k2、k3......为电缆距离(K值最小不该小于d/4)
  控制电缆桥架的宽度b的核算:(通常电缆桥架的填充率取40%左右)
  电缆的总载面积:S0=n1π(d1/2)2+n2π(d2/2)2+...
  需求的托架横载面积:S=S0/40%     S=S/h=S0/40%h
