水平桥架45°弯头图解

日期:2017-11-13 浏览次数:1477

  电缆桥架水平45度弯头做法图解

  1.制作45+45度的平90度弯:取桥架高度乘以0.4所得值W、在需要处画出中线后往两边分别量出W成三角型、然后切割所要切的线、弯曲即成。

桥架弯头制作

  2.制作45+45度的立90度弯:取桥架宽度乘以0.4所得值W、在需要处画出中线后往两边分别量出W成三角型、然后切割所要切的线、弯曲即成。

桥架弯头制作

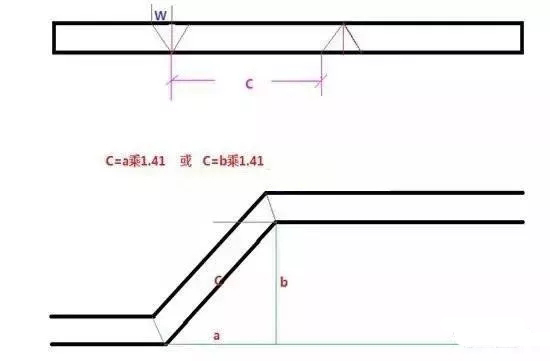

  3.两个45度鸭脖弯:制作时取角相反、量出两托臂的高,用高乘以1.41的值就是斜边;斜边就是在直桥架上两角点的间隔。(要留意尺子的一边在45度角的顶端、尺子的另一端在45度三角形底边靠所量的角点)

桥架弯头制作

  以上的1.41的来源:

  根据勾股定律:c2=a2+b2

  等腰直角三角形中 a=b 那么根据勾股定律所得c2=2a2或c2=2b2

  所以 : C=√2 √2=1.414

  实际应用时大约取1.41就行了。

  本人经验切割取角时要留存三角形的一边不要切割,留作折弯后打螺丝。

  在施工中为了保证电缆不受训坏、保证宏观工艺、桥架转弯要流畅、尽量不泛起死直角,要用两个45度来完成一个90度弯。
