桥架各规格参数的详解

日期:2017-10-31 浏览次数:923

  可能很多人不知道桥架中各类参数的具体含义,也不知道其中的一些问题。为了让客户更清晰的看到电缆桥架的结构以及对应的规格,在此给大家分享这篇文章,图中皆以(mm)毫米为计量单位。

  结构图统计了桥架的宽度、高度、长度、厚度、折边宽度、小圆和大椭圆的直径等。

  150*50*1.2电缆桥架结构示意图

150*50*1.2电缆桥架结构示意图

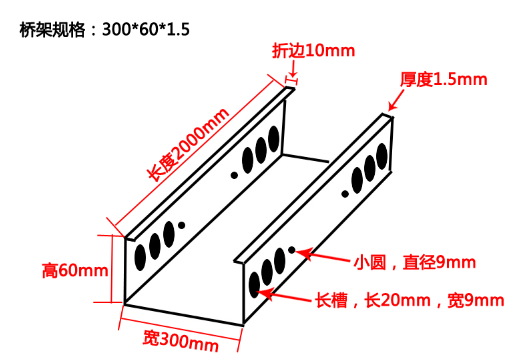

  300*60*1.5电缆桥架结构示意图

300*60*1.5电缆桥架结构示意图

  400*60*1.5电缆桥架结构示意图

400*60*1.5电缆桥架结构示意图

  电缆桥架结构示意图,其中标注的:

  a是大圆的参数,大圆主要用于连接片的安装,所有规格的桥架都是一样的;

  b是小圆的直径;所有规格的桥架都是一样的;

  c是桥架的折边宽度,为1公分;

  d和e分别是桥架的宽度和高度。
