桥架跨接线连接技巧

日期:2017-09-29 浏览次数:775


  电缆桥架分为槽式、托盘式和梯架式、网格式等结构,由支架、托臂和安装附件等组成。可以独立架设, 也可以附设在各种建(构)筑物和管廊支架上,体现结构简单、造型美观、配置灵活和维修方便等特点,全部零件均需进行镀锌处理,安装在建筑物外露天的桥架,如果是在邻近海边或属于腐蚀区,则材质必须具有防腐、耐潮气、附着力好, 耐冲击强度高的物性特点。

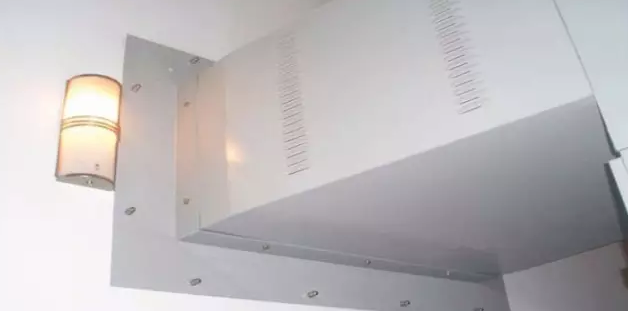

防火封堵

  桥架跨接线连接要注意:

  1.用抓垫、平垫或把喷塑桥架的漆刮掉再用平垫、弹簧垫压紧。镀锌电缆桥架间连接板的两端不跨接接地线,但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓(强标)。至于支架的接地,就是把支架与桥架连接处固定刮漆就可以(或是抓垫)。接地线最小截面不小于4平方米。

  2.金属电缆桥架及其支架全长应不少于2处与接地(PE)或接零(PEN)干线相连接。

  3.注意垫片及顺序及螺栓外露的长度及接地标识、螺栓的位置;不能用连接螺栓固定跨接线。


  桥架的安装:横平竖直,弯头处要平缓。当桥架分层时,最好用组合架。

  1.桥架内部要加设防火封堵或加设防火包。

  2.钢制30米,铝合金及塑料的15米要加伸缩节。过建筑物变形缝处(伸缩缝、沉降缝)加补偿装置。

  3.桥架的支架间距一般要求水平的为1.5-3米,垂直的为2米一个。

  4.螺母位于桥架的外侧。当支架与铝合金桥架连接时,注意防电化措施。

  5.注意转弯处支架的设置。


  强调点:

  梯式节镀锌金属桥架本体除了连接板用不少于2个防松垫圈来跨接外,桥架也应不少于2处与接地干线相连接,同时需单设接地干线与所有支架可靠相连接来达到可靠接地。南方地区一般做接地扁铁跟桥架一起。
