常见的桥架名称图文说明

日期:2017-06-12 浏览次数:4036

      电缆桥架作为布线工程的一个配套项目,尚无专门的规范指导,各生产厂家的规格形式缺乏通用性,因此,设计选型过程应根据电气各个系统的电缆类型、数量,合理选定适用的桥架。


托盘式电缆桥架:


    托盘式电缆桥架是石油、化工、电力、轻工、电视、电讯等方面应用最广泛的一种。它具有重量轻,载荷大,造型美观、结构简单,安装方便等优点,它既适用于动力电缆的安装,也适用于控制电缆的敷设。


    托盘式电缆桥架其表面处理可根据用户需要分为镀锌、静电喷塑和热镀锌三种,在重腐蚀环境中可作特殊防腐处理。


    托盘式电缆桥架可备护罩,需要配护罩时可在订货时注明,其所有配件与梯级式,槽式桥架通用。


梯级式电缆桥架


    XQJ-T型梯级式电缆桥架是根据国内外有关资料及我厂同类产品改进而成。它具有重量轻,成本低,造型别具,安装方便、散热、透气性好等优点。它适用于一般直径较大电缆的敷设,特别适用于高、低压动力电缆的敷设。


    梯级式电缆桥架备有护罩,需要配护罩时可在订货时注明,其所有配件与托盘式、槽式桥架通用。


    梯级式电缆桥架其表面处理分为静电喷塑、镀锌、喷漆三种,在重腐蚀环境中作特殊防腐处理。

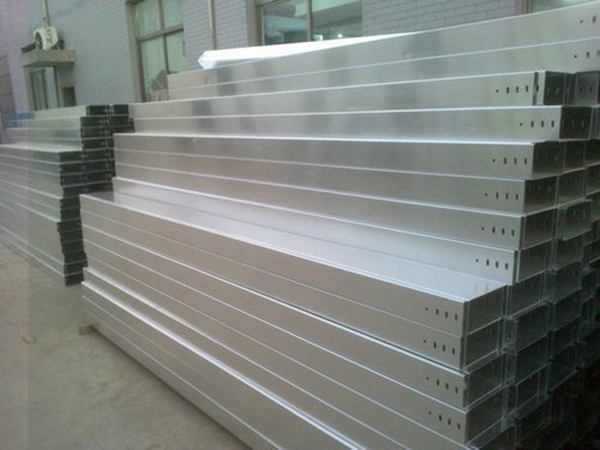

槽式电缆桥架

    槽式电缆桥架是一种全封闭型电缆桥架,它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆等,它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。

    槽式电缆桥架的护罩随槽体配套供货,其它配件与梯级式、托盘式桥架通用。用户如需槽式电缆桥架的其他品种规格可来图来函或面洽订货。

组合式电缆桥架

    组合式电缆桥架是一种最新型桥架,是电缆桥架系列中的第二代产品,它适用各项工程各个单位、各种电缆的敷设,它具有结构简单、配置灵活、安装方便,型式新颖等优点。

    组合式电缆桥架只要采用宽100、150、200mm的三种基型就可以组装成您所需要尺寸的电缆桥架,它不需生产弯通、三通等配件就可以根据现场安装需要任意转向、变宽、分支、引上、引下。在任意部位,不需要打孔,焊接后就可用管引出,它既可方便工程设计,又方便生产运输,更方便安装施工,是目前电缆桥架中最理想的产品。


大跨距电缆桥架:

    大跨距电缆桥架是一种较一般电缆桥架的支撑跨度大,且由于结构上设计精巧,因而又比一般电缆桥架具有承载能力大等特点的桥架,所以它不仅适用于炼油、化工、纺织、机械、冶金、电力、电视、广播等工矿企事业的室内外电缆架空的敷设,也可作为地下的工事,例如:地铁、人防工程的电缆沟和电缆隧道内支架。

    大跨距电缆桥架共包括大跨距的梯级、托盘、槽式、重载荷梯架、直角三通、多节三通、直角四通,以及相应型号的连接件,盖板和支柱。

    大跨距电缆桥架备有盖板,需要配盖板时在订货时说明,或按盖板型号订货。

    大跨距电缆桥架表面处理分塑料喷塑、镀锌,或烤漆等处理。在腐蚀性环境中,可选用经过塑料喷涂处理的桥架,在一般大气防腐环境中可选用镀锌处理的桥架。
