电缆桥架的验收标准

日期:2017-06-07 浏览次数:3283

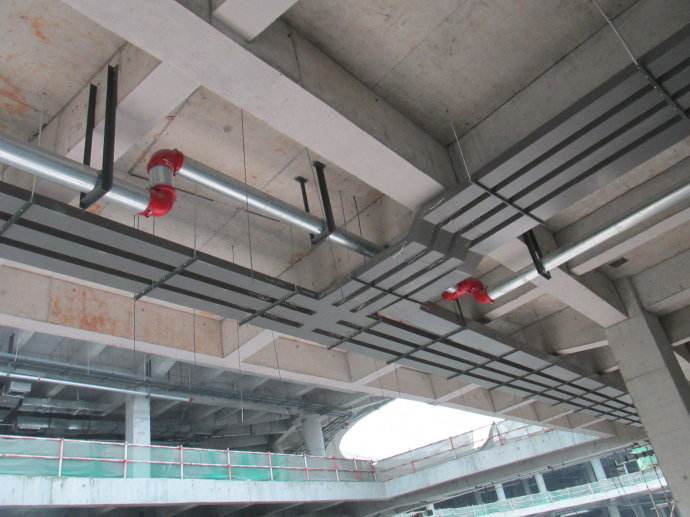

桥架施工现场图

电缆桥架安装应符合下列规定:


    (1)直线段钢制电缆桥架长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15m设有伸缩节;电缆桥架跨越建筑物变形缝处设置补偿装置


    (2)电缆桥架转弯处的弯曲半径,不小于桥架内电缆最小允许弯曲半径,电缆最小允许弯曲半径

见下表

序号
电缆种类
最小允许弯曲半径
1 无铅包钢铠护套的橡皮绝缘电力电缆
10D
2 有钢铠护套的橡皮绝缘电力电缆
20D
3 聚氯乙烯绝缘电力电缆
10D
4 交联聚氯乙烯绝缘电力电缆
15D
5 多芯控制电缆
10D
注:D为电缆外径。


    (3)当设计无要求时,电缆桥架水平安装的支架问距为1.5~3m;垂直安装的支架间距不大于2m


    (4)桥架与支架间螺栓、桥架连接板螺栓固定紧同无遗漏,螺母位于桥架外侧;当铝合金桥架与钢支架同定时,有相互问绝缘的防电化腐蚀措施


    (5)电缆桥架敷设在易燃易爆气体管道和热力管道的下方,当设计无要求时.与管{首的帚小海距


    (6)敷设在竖井内和穿越不同防火区的桥架,按设计要求位置,有防火隔堵措施


    (7)支架与预埋件焊接周定时,焊缝饱满;膨胀螺栓周定时,选用螺栓适配,连接紧同,防松零件齐全
